Арочная крепь

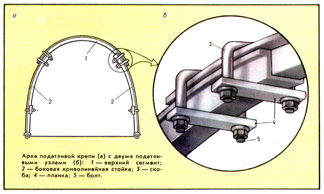

Арка податливой крепиАРОЧНАЯ КРЕПЬ (а. arch timbering, arched support; н. Bogenausbau; ф. soutenement cintre; и. entibacion de cuadros) — рамная крепь, состоящая из отдельных креплёных арок (металлических, железобетонных, смешанных), устанавливаемых перпендикулярно продольной оси горной выработки на некотором расстоянии одна от другой. Промежутки между арками, кровлей и боками выработки перекрываются затяжками. Расстояние между арками обычно 0,5-1,25 м.

Арочные крепи предназначены для крепления горизонтальных и наклонных горных выработок при незначительном пучении пород почвы. На шахтах CCCP применяют следующие виды арочных крепей: податливую — в выработках со значительным смещением горных пород; жёсткую — в выработках с установившимся горным давлением. Металлическая арка податливой арочной крепи (рис., а) изготавливается из проката специального желобчатого профиля; состоит из верхнего сегмента (верхняка) и двух боковых криволинейных стоек. Стойки с верхняком соединяются внахлёстку при помощи двух скоб с планками; каждая арка соединяется с соседней тремя стяжками (распорками) из угловой стали. Податливость крепи при нагружении осуществляется за счёт вдвигания концов верхняка в боковые стойки арочной крепи (рис., б).

Несущая способность крепёжной арки (в зависимости от типоразмера спецпрофиля и размеров выработки) в период податливости — 137-216 кН, после исчерпания податливости (в жёстком режиме) — 245-343 кН. Величина податливости трёхзвеиной арки с болтовыми податливыми узлами до 0,3 м. Осваиваются конструкции арочной крепи с безболтовыми (кулачковыми и клиновыми) податливыми узлами и четырёхзвенной крепёжной аркой (верхняк из двух частей, дополнительный податливый узел в своде арки). Арочные крепи этой конструкции имеют большую несущую способность (в податливом режиме) и податливость (до 0,6 м), а четырёхзвенная арка, кроме того, — боковую податливость (до 0,4 м).

Арка жёсткой арочной крепи изготавливается из двутавровых балок или рельсов; состоит из двух криволинейных элементов, жёстко соединяемых в вершине свода при помощи планок и болтов. Планки, плоские (из полосового железа) или фигурные (литые или штампованные), передают нагрузку непосредственно на полки двутавровых балок и предохраняют тем самым болты от среза.

За рубежом применяются арочные крепи податливые, шарнирноподатливые и жёсткие. В крепёжных арках преобладают податливые узлы и соединения с применением хомутов, полускоб с резьбой и планок; выпускаются арочные крепи с клиновыми податливыми узлами.
