Блочная крепь

Блочная крепь с обратным сводом и без негоБЛОЧНАЯ КРЕПЬ (а. blocking support, block timbering; н. Blockausbau; ф. soutenement de blocs; и. entibacion por bloques) — сплошная многошарнирная горная крепь из бетонных блоков; используют в горизонтальных выработках при горном давлении 294-392 кПа и более.

В СССР впервые применена при проходке щитом водоносных пород под рекой Неглинная во время строительства 1-й очереди Московского метрополитена (начале 1930-х гг.). Блочную крепь выполняют из заводских бетонных блоков массой 100-130 кг (иногда армируемых металлическим каркасом), толщиной 300-400 мм. Способна сразу после установки воспринимать давление горных пород, что позволяет возводить её у забоя выработки без применения временной крепи. Различают блочные крепи с обратным (рис. 1, а) и без обратного (рис. 1, б) свода для жёсткого или податливого режимов работы.

Податливость достигается установкой между блоками прокладок из дерева или синтетических материалов (на основе полистирола и др.) толщиной 10-40 мм, сминающихся под нагрузкой. Для возведения блочной крепи применяют шаблон-крепеукладчик со сводом, соответствующим сечению выработки, и лебёдку (рис. 2).

По мере укладки блоков закреплённое пространство заполняют породой. Последним устанавливают замковый блок. Деревянные прокладки у замкового блока закладывают с торца. На 1 метр длины выработки расходуются от 24 до 46 блоков общим объёмом 2,88-7,6 м3 бетона и 0,27-0,52 м3 прокладок. В угольной промышленности СССР блочная крепь типизирована; сечения основных горизонтальных и наклонных выработок с блочной крепью определены ГОСТом.

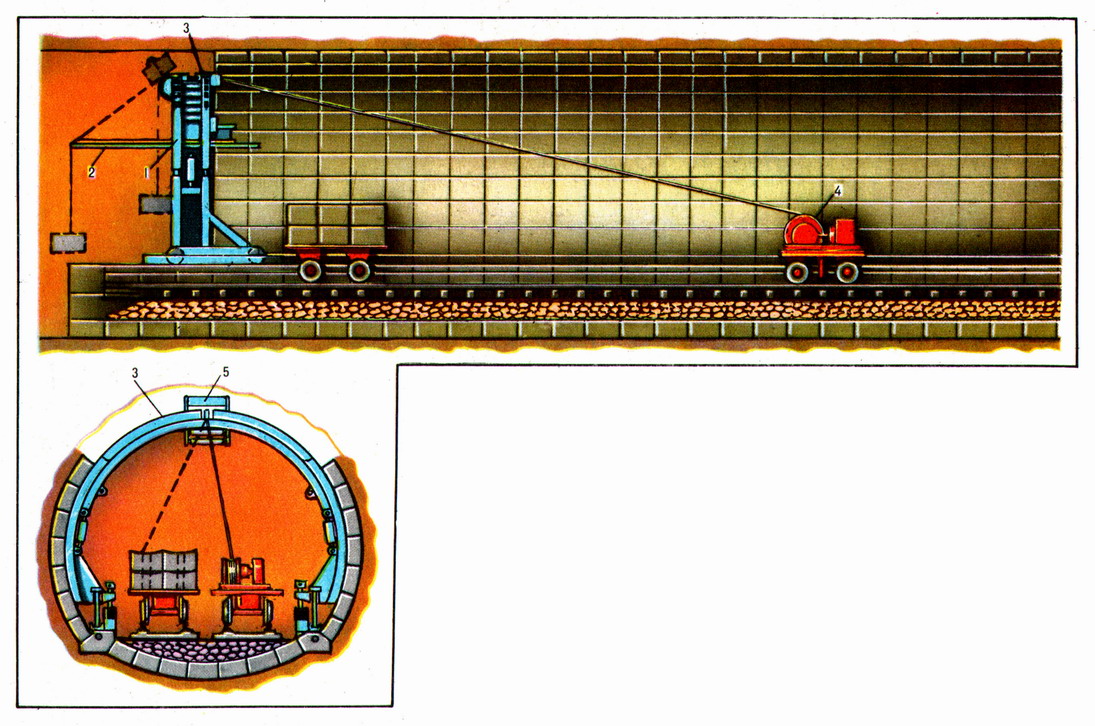

Схема забоя выработки с шаблоном-крепеукладчиком
