Баровая машина камнерезная
БАРОВАЯ МАШИНА КАМНЕРЕЗНАЯ (а. jib rock-cutting machine; н. Steinschneidmaschine; ф. brise-roche а bras; и. roza-dora de brazo para roca) — добычная машина с исполнительным органом в виде бара для вырезания из массива монолитов или блоков.
Применяются на монолитных породах с углом падения слоев не более 15°. В буровой машине камнерезной заложен конструктивный принцип угледобывающих врубовых машин. Впервые буровую машину камнерезную начали использовать для вырезания блоков камня с 20-х годов 20 века в СССР, Германии, Франции.

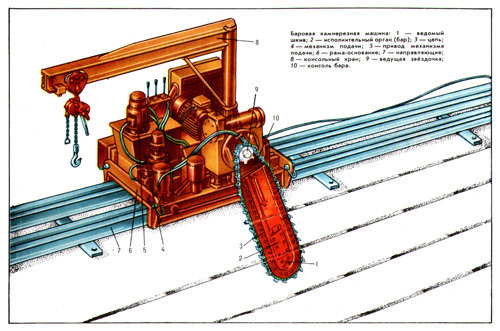

По назначению и области применения выделяют машины для добычи стенового (с коэффициентом крепости до 5) и облицовочного (с коэффициентом крепости до 9) камней; по характеру работы — на предуступные и надуступные, работающие в карьерах и подземных выработках. По числу исполнительных органов различают баровые машины камнерезные однобаровые и многобаровые. Большинство баровых машин камнерезных универсальны, могут выполнять все виды врубов (пропилов), необходимых для отделения блока от массива. Наибольшее распространение получили однобаровые камнерезные машины для добычи облицовочного камня на открытых горных работах. Баровая машина камнерезная (рис.) состоит из рамы-основания, на которой установлены исполнительный орган и механизм подачи с самостоятельными приводами, иногда смонтирован консольный кран.

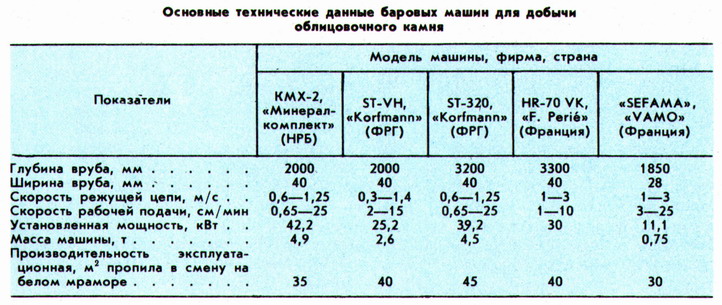

Исполнительный орган баровой машины камнерезной — консоль-корпус — плоская удлинённая конструкция (соотношение длины к ширине около 6:1), по периферии которой в направляющих движется бесконечная цепь, армированная твердосплавными резцами; привод движения цепной от электро- или гидродвигателя. Буровая машина камнерезная в процессе работы перемещается вдоль забоя по направляющим. Технические характеристики наиболее распространённых моделей баровых машин камнерезных см. в табл.
При использовании баровой машины камнерезной обычно применяют столбовую систему разработки. Вначале уступ нарезают поперечными пропилами на длинные столбы, а затем продольными пропилами (горизонтальной подрезкой и вертикальной отрезкой) отделяют блок от забоя по всей ширине участка.
Преимущество баровой машины камнерезной в сравнении с другими видами камнерезных машин — повышенный коэффициент использования длины рабочего инструмента (до 85%) при относительно небольшой его толщине. Обеспечивается выполнение глубоких пропилов и тем самым добыча блоков значительного размера при невысоких потерях сырья на пропилы. Интенсифицируется процесс отделения блоков от массива, увеличиваются высота добычных уступов, темп углубки карьеров, коэффициент заполнения рабочего пространства камнераспиловочных станков. Использование баровой машины камнерезной вместо камнерезных машин с кольцевыми фрезами позволяет снизить затраты на выполнение пропилов. Пути совершенствования баровой машины камнерезной — повышение ресурса и надёжности исполнительного органа, что достигается применением алмазов и сверхтвёрдых материалов, заменой цепи гибким несущим элементом и т.п.
