Диафрагменный насос

ДИАФРАГМЕННЫЙ НАСОС ДИАФРАГМЕННЫЙ НАСОС (а. Diaphragm pump; н. Membranpumpe; ф. pompe а membrane; и. bomba de diafragma) — насос объёмного типа, в котором изменение объёма насосной камеры происходит за счёт деформации одной из её стенок, выполненной в виде эластичной пластины — диафрагмы. В связи с тем, что подвижные детали приводного механизма диафрагменного насоса (кроме насосных клапанов) не имеют контакта с перекачиваемой средой, диафрагменный насос применяется для перекачки кислот, бензина, а также откачки жидкостей, загрязнённых абразивными механическими примесями (в карьерах, шахтах, скважинах и др.). Диафрагмы выполняются из резины (включая армированную) и других эластичных материалов, а также из нержавеющих сплавов. Имеют форму (в основном) гофрированной пластины или сильфона.

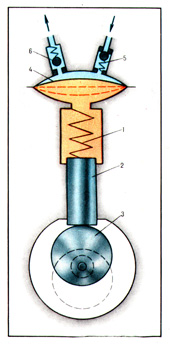

Различают диафрагменные насосы с механическим и гидравлическим (рис.) перемещением диафрагмы.

В первом случае напор насоса достигает 0,1-1,15 МПа (для резиновых диафрагм), во втором — свыше 10 МПа. В качестве рабочей жидкости используют масло. Диафрагменный электронасос для откачки жидкости из скважин состоит из погружного маслозаполненного электродвигателя, углового редуктора и диафрагменного насоса с гидравлическим перемещением диафрагмы, имеющих единую масляную систему, а также устройство для стабилизации объёма масла в рабочей камере. Производительность насоса до 20 м3/сутки, напор до 10 МПа, кпд до 0,43.
