МЕНЗУЛЬНАЯ СЪЁМКА МЕНЗУЛЬНАЯ СЪЁМКА (а. planetable survey; н. Meßtischaufnahme; ф. leve а la planchette; и. levantamiento соn(de) plancheta) — построение топографического плана местности в полевых условиях при помощи кипрегеля и мензулы. Масштабы 1:500; 1:1000; 1:2000; 1:5000. На планшет мензулы с координатной сеткой наносят пункты съёмочного обоснования с отметками высот. Предмет съёмки — реечные точки, выбираемые в характерных местах контуров и рельефа местности.

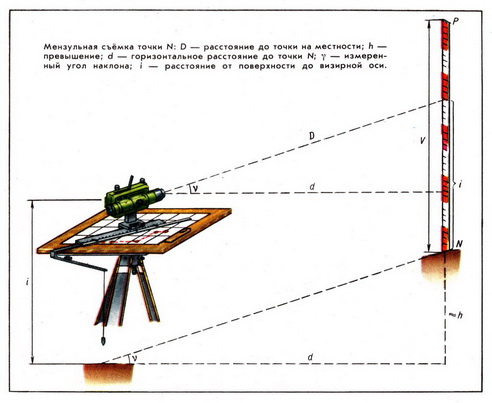

Мензулу устанавливают на съёмочной точке, центрируют планшет при помощи центрировочной вилки, придают ему горизонтальное положение (с помощью уровня) и ориентируют по буссоли или по стороне съёмочной сети. Съёмку ведут в полярной системе координат. Визирное направление на реечную точку N фиксируется прочерчиванием на планшете линии вдоль края линейки, который параллелен визирной оси. Горизонтальное расстояние до точки d определяется по дальномеру кипрегеля, превышение h и относительная высота точки HN — через измеренный угол наклона или по номограмме кипрегеля. Расстояние d наносится на планшет в масштабе съёмки (рис.). Рядом с точкой N выписывается отметка высоты HN.

По точкам на планшете вырисовываются в заданном масштабе различные элементы местности (контуры рек, озёр, дорог, населённых пунктов и др.), горизонталями изображается рельеф.
