Отбойный молоток

ОТБОЙНЫЙ МОЛОТОКОТБОЙНЫЙ МОЛОТОК (а. pick hammer; н. Abbauhammer; ф. marteau piqueur, pic; и. martillo picador, piсо de minero) — ручная машина ударного действия для отделения от массива некрепких горных пород, разрыхления мёрзлых грунтов, асфальтовых и бетонных покрытий, разборки фундаментов, стен и т.п.

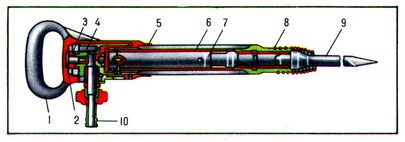

Отбойные молотки бывают пневматические, электрические и бензиновые. Используются в основном пневматические отбойные молотки. Отбойный молоток состоит из пускового и ударного устройств (рис.). Боёк, совершающий поступательно- возвратные движения с частотой 1000-1500 ударов в 1 мин, наносит удары по хвостовой части исполнительного органа пики, долота или лопаты в зависимости от вида выполняемых работ и характеристики разрушаемого массива. Рабочий инструмент удерживается в корпусе с помощью буферной пружины. Сжатый воздух в пневматическом отбойном молотке подаётся по резинотканевым шлангам от стационарных (разработка угля) или передвижных (строительные или дорожные работы) компрессоров под давлением 0,4-0,6 МПа. Различают пневматические с клапанным или золотниковым воздухораспределением, лёгкие (масса отбойного молотка 5-7 кг), средние (7-10 кг) и тяжёлые (10-13 кг) отбойные молотки.

В CCCP созданы (1973) лёгкие пневматические отбойные молотки с встроенными амортизаторами для защиты рабочих от вредного воздействия вибраций. При работе уровень вибраций рукоятки в этих отбойных молотках доведён до санитарных норм. Масса отбойного молотка без рабочего инструмента 5-13 кг, масса пики 1,1 кг, работа единичного удара 35 — 45 Дж, расход сжатого воздуха 1-1,2 м3/мин.
