Полигонометрия

 ПОЛИГОНОМЕТРИЯ (от греч. polygonos — многоугольный и metrйo — измеряю * а. polygonometry, polygon measurements, survey traverse; н. Polygonometrie; ф. polygonation, cheminement geodesique; и. poligonometria, poligonacion) — метод построения геодезической сети путём измерения расстояний и углов между пунктами ломаной линии (полигонометрического хода), проложенной на местности (рис.).

Пункты полигонометрического хода закреплены специальными устройствами, имеющими метку (геодезический центр), и служат плановой основой для геодезических измерений, выполняемых при картографировании земной поверхности, топографических и маркшейдерских съёмках, проведении инженерных изысканий, а также при строительстве и эксплуатации различных сооружений. На больших территориях создают системы взаимно связанных полигонометрических ходов или замкнутых полигонов, образующих полигонометрические сети. Углы в полигонометрии измеряют, как правило, высокоточными и точными теодолитами, при этом визирными целями служат марки, устанавливаемые на штативах над центрами пунктов. Расстояния между пунктами измеряют электромагнитными дальномерами. При построении геодезических сетей сгущения, съёмочных и маркшейдерских сетей методом полигонометрии наиболее целесообразно применять электрооптические тахеометры, позволяющие одновременно выполнять угловые и линейные измерения с автоматической регистрацией и частичной обработкой их результатов.

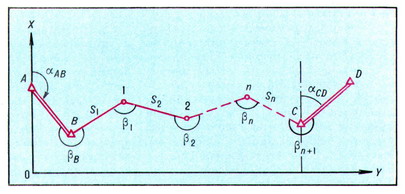

Полигонометрический ход опирается на исходные пункты А, В и С, D с известными координатами и дирекционными углами aAB и aCD, что позволяет обнаружить т.н. угловую и координатные невязки, зависящие от погрешностей измерения расстояний и углов. Невязки устраняют в процессе уравнивания путём введения в измеренные величины поправок, определяемых на основе метода наименьших квадратов. По уравненным значениям углов и линий вычисляют координаты пунктов хода. Уравнивание полигонометрических сетей и вычисление координат пунктов выполняют на ЭВМ.

Предельные длины сторон, их число, а также требуемая точность угловых и линейных измерений в полигонометрии установлены нормативно-техническими актами в зависимости от назначения геодезических сетей. Для государственных геодезических сетей и геодезических сетей сгущения эти параметры регламентированы общесоюзными инструкциями, а для съёмочных сетей, городской полигонометрии, маркшейдерских сетей на земной поверхности и в горных выработках — соответствующими ведомственными техническими инструкциями.

Полигонометрические ходы, в которых углы измеряют техническими теодолитами, а длины сторон — стальными мерными лентами или рулетками, называются теодолитными ходами.
