Вентиляция тупиковых выработок

Проветривание тупиковых выработок с помощью вентиляторов местного проветриванияВЕНТИЛЯЦИЯ ТУПИКОВЫХ ВЫРАБОТОК (а. dead heading ventilation, ventilation line end; н. Sonderbewetterung der nichtdurchgangigen Bauen; ф. ventilation des culs-de-sac, aerage des galeries en culs-de-sac; и. ventilacion de los topes ciegos) — комплекс мероприятий по обеспечению свежим воздухом тупиковых выработок шахт. Вентиляцию тупиковых выработок производят с помощью продольных перегородок, вентиляционных труб и параллельных выработок за счёт работы вентиляторов местного и главного (общешахтной депрессии) проветривания.

Вентиляция тупиковых выработок вентиляторами местного проветривания в зависимости от условий проходки осуществляется нагнетательным, всасывающим или комбинированным способами. При нагнетательном способе (рис. 1, а), наиболее распространённом, а на газовых шахтах единственно допустимом, вентилятор (несколько вентиляторов) устанавливается в сквозной воздухоподающей выработке, проветриваемой за счёт общешахтной депрессии. Нагнетаемый им воздух по вентиляционным трубам поступает в призабойное пространство тупиковой выработки.

Эффективная вентиляция призабойного пространства обеспечивается при удалении конца трубы от забоя на расстояние l не более чем 4S, где S — площадь поперечного сечения выработки. Ввиду того, что исходящая струя проходит по всей тупиковой выработке, вентиляция должна обеспечивать снижение концентрации вредных газов до допустимой нормы в любой точке выработки. При всасывающем способе (рис. 1, б) вентилятор местного проветривания устанавливается в сквозной выработке, проветриваемой за счёт общешахтной депрессии, а конец вентиляционной трубы подводится в зону забоя тупиковой выработки. В процессе работы вентилятора воздух, засасываемый из призабойного пространства, выдаётся в сквозную воздухоподающую выработку. Эффективная вентиляция призабойной тупиковой выработки достигается при l = 0,5S. Объём пространства, подлежащий вентиляции, сравнительно невелик. Близкое расположение конца трубы от забоя выработки вызывает необходимость защиты его при ведении взрывных работ.

Реклама



Комбинированный способ вентиляции тупиковых выработок сочетает в себе достоинства нагнетательного и всасывающего способов вентиляции. При этом всасывающий вентилятор считается основным; количество воздуха, поступающее во всасывающий трубопровод, должно не менее чем на 30% превышать расход вспомогательного вентилятора (нагнетательного). Bo всех способах вентиляции тупиковых выработок вентиляторами местного проветривания их максимальная производительность при установке в сквозной выработке должна составлять не более 30% количества воздуха, проходящего по выработке (за счёт общешахтной депрессии).

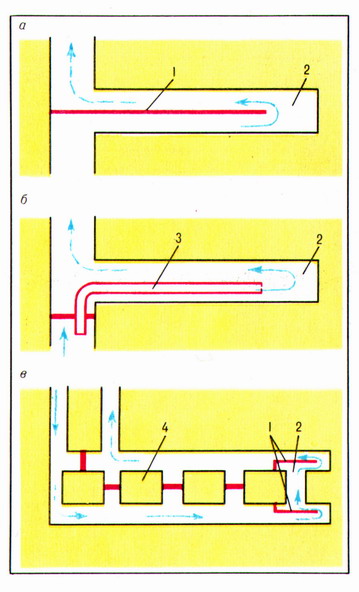

Проветривание тупиковых выработок за счет общешахтной депрессииПри вентиляции тупиковых выработок вентиляторами главного проветривания продольные перегородки (рис. 2, а) перекрывают сечение сквозной выработки, по которой за счёт общешахтной депрессии подводится свежий воздух, а также делят тупиковую выработку на две части. По одной из них воздух поступает к забою, по другой — удаляется. Продольные перегородки выполняются из навесных полотнищ, досок, кирпича, других материалов и наращиваются по мере продвижения забоя тупиковой выработки. Используют их, когда для вентиляции тупиковых выработок (протяжённостью до 60 м) требуется большое количество воздуха.

Вентиляцию тупиковых выработок с помощью вентиляционных труб (рис. 2, б) осуществляется путём перекрытия сечения воздухоподающей сквозной выработки перемычкой, через которую проходит вентиляционная труба, направляемая далее к забою тупиковой выработки. Ввиду значительного аэродинамического сопротивления труб, проходящих через перемычку, способ применяется для вентиляции коротких тупиковых выработок. Вентиляцию с использованием параллельных выработок (рис. 2, в) применяют при необходимости подачи значительных объёмов воздуха на большие расстояния. В этом случае рядом с основной проходят вспомогательную выработку (главным образом выработки по полезным ископаемым) и соединяют их между собой сбойками (через каждые 10-20 м) или скважинами. По мере проходки новой сбойки (скважины) предыдущая перекрывается перемычкой (герметизируется). Непосредственно в забои воздух подаётся с помощью продольных перегородок, вентиляционных труб или вентиляторов. Все схемы вентиляции тупиковых выработок за счёт общешахтной депрессии, ввиду непрерывности действия вентиляции и отсутствия в выработке дополнительных побудителей тяги воздуха, отличаются высокой надёжностью и безопасностью.
