Винтовой забойный двигатель

Винтовой забойный двигательВИНТОВОЙ ЗАБОЙНЫЙ ДВИГАТЕЛЬ (а. downhole drilling motors; н. Воhrlochschraubenmotor, Strebschrau- benmaschine; ф. moteur d'attaque heliсоidal; и. motor de atague heliсоidal) — гидравлический забойный двигатель объёмного типа, рабочие органы которого выполнены по схеме планетарного механизма, приводимого в действие за счёт энергии промывочной жидкости. Первые винтовые забойные двигатели с высокой частотой вращения разработаны в США в 1962 Харрисоном на базе обращённого однозаходного героторного винтового насоса Муано. Многозаходный винтовой забойный двигатель с низкой частотой вращения создан в CCCP в 1966-70 С. С. Никомаровым, М. Т. Гусманом и др.

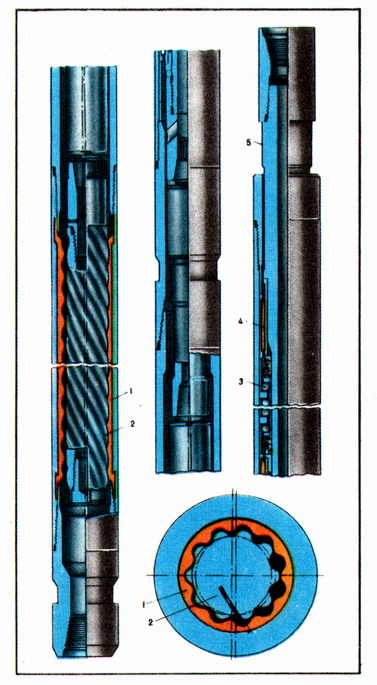

Многозаходный винтовой забойный двигатель (рис.) — героторный планетарный механизм, статор которого выполнен в виде стального цилиндра с привулканизированным к его внутренней поверхности многозаходным резиновым винтом.

Ротор (однозаходный или многозаходный винт с числом заходов, на единицу меньшим, чем у винта статора) расположен внутри статора. Под давлением промывочной жидкости ротор, обкатываясь по внутренней поверхности статора, совершает планетарное движение, которое через универсальные шарниры передаётся валу шпинделя, вращающему породоразрушающий инструмент. Диаметр винтового забойного двигателя 54-195 мм, частота вращения около 2-6 с-1, вращающий момент 80-5000 Нм, перепад давления 4-6 МПа, расход промывочной жидкости 0,0015-0,036 м3/с и более. Наиболее эффективны винтовые забойные двигатели при проходке глубинных интервалов.
