Водоочистная станция

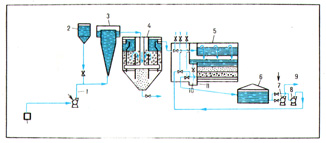

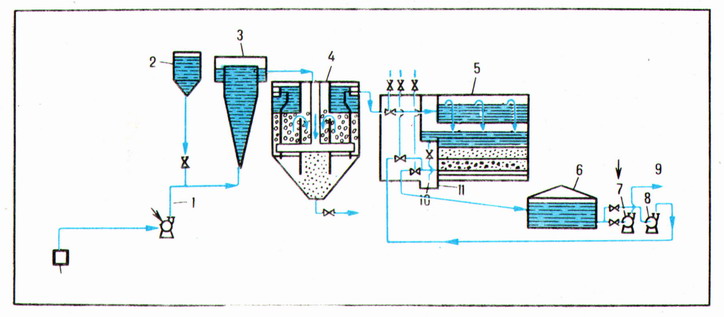

Схема типовой водоочистной станцииВОДООЧИСТНАЯ СТАНЦИЯ (а. water treatment station; н. Wasserreiniqunqsstation; ф. installation d'epuration d'eau; и. instalacion depuradora de agua) — комплекс оборудования по очистке сточных и поверхностных вод, предназначенных для искусственного заводнения нефтяных пластов. Входит в промысловую водораспределительную систему. Водоочистная станция (рис. 1) включает: насосные станции, дозатор, смеситель, осветлитель (отстойник), резервуар чистой воды, водоводы и другое оборудование.

Вода (речная, озёрная) нагнетается насосами станции первого подъёма в смеситель, в который из дозатора подаётся необходимое количество коагулянта, способствующего осаждению взвешенных в воде частиц. Обработанная коагулянтом вода самотёком поступает в осветлители, а затем на песчаные фильтры, где окончательно очищается от примесей. Для удаления из фильтра осевших частиц его промывают чистой водой, подаваемой снизу вверх. При наличии в водах, кроме механических примесей, соединений железа, водонерастворимых солей и нефти в систему водоочистной станции вводят различное оборудование, где вода подвергается дополнительной обработке химическими реагентами и другими средствами (ингибиторы коррозии вводят в воду на кустовых насосных станциях).

Очищенная вода скапливается в подземных резервуарах, откуда насосами станции второго подъёма перекачивается по магистральному водоводу на кустовые насосные станции водораспределительной системы месторождения. Недостаток описанной водоочистной станции — контакт поверхностной воды с кислородом воздуха, который усиливает коррозионное разрушение труб и оборудования при закачке воды в нефтяные горизонты. Более эффективна схема водоочистной станции, где обеспечивается изоляция вод от воздействия внешней воздушной среды (внедряются с конца 1970-х гг.). На водоочистной станции этого типа (рис. 2) вода, содержащая механические примеси и капельки нефти, подаётся в специальный резервуар, откуда в виде капель попадает в слой нефти.

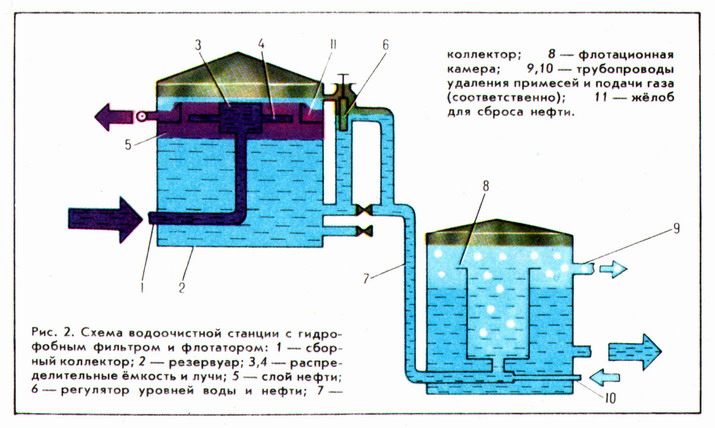

Схема водоочистной станции с гидрофобным фильтромВ последнем задерживаются частицы нефти, а капли воды с механическими примесями за счёт разности плотностей осаждаются в дренаж. Уровни воды и нефти в резервуаре регулируются. Очищенная от нефти вода самотёком перетекает в резервуар-флотатор, в который подаётся сжатый газ. Во флотационной камере пузырьки газа, захватывая механические примеси, поднимаются в верхнюю часть резервуара, откуда последние удаляются в виде пены. Очищенная вода подаётся на кустовую насосную станцию.
