Вращательно-ударное бурение

Буровой инструментВРАЩАТЕЛЬНО-УДАРНОЕ БУРЕНИЕ (а. rotary-percussion drilling; н. Drehschlagbohren; ф. forage rotopercutant; и. sondeo por rotacion-percusion) — процесс разрушения породы при бурении шпуров и скважин прижатым к забою с большим осевым усилием и непрерывно вращающимся буровым инструментом, по которому периодически наносятся удары бойком.

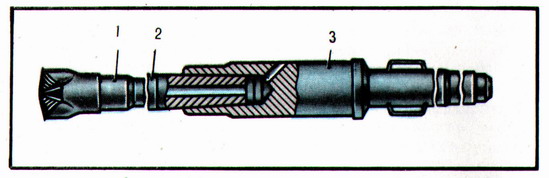

Первые машины для вращательно-ударного бурения шпуров были разработаны в ФРГ в конце 40-х годов. Осуществляется вращательно-ударное бурение буровыми каретками, на которых устанавливают мощные бурильные молотки, снабжённые гидравлическими манипуляторами с цепными и винтовыми податчиками, а также мобильными буровыми станками на пневмошинном или гусеничном ходу. Породоразрушающий инструмент (рис.) для вращательно-ударного бурения — коронки с режущими твердосплавными лезвиями с передним отрицательным углом, соединённые муфтами с круглыми стальными штангами, имеющими центральный промывочный канал, с резьбой верёвочного, упорного или круглоупорного профиля. При вращательно-ударном бурении буровую каретку с помощью распорных домкратов жёстко устанавливают в забое, а бурильный молоток манипулятором и податчиком фиксируется на оси бурения шпура или скважины, затем включается вращатель, подаётся промывочная жидкость на забой, создаётся податчиком осевое усилие и после контакта инструмента с забоем включается ударный механизм пневматического или гидравлического бурильного молотка. Частота вращения инструмента при вращательно-ударном бурении до 300 об/мин, осевое усилие до 14 кН, частота ударов 2000-4000 в мин, энергия единичного удара 20-40 Дж на 1 см диаметра инструмента. Чистая скорость вращательно-ударного бурения 1-2 м/мин, что значительно выше, чем у обычного бурильного молотка.

Вращательно-ударное бурение применяется для бурения шпуров при проведении подземных выработок и для бурения скважин при подземной отбойке крепких и средней крепости руд, в гидротехническом и дорожном строительстве.
