Погрузочно-дозировочное устройство

погрузочно-дозирующее устройствоПОГРУЗОЧНО-ДОЗИРОВОЧНОЕ УСТРОЙСТВО шахтное (а. loading and metering equipment; н. Lade- und Dosiervorrichtung; ф. chargeur-doseur, dispositif de dosage et de chargement; и. cargador-dosificador) — комплекс механизмов для дозированной загрузки горной массы в скипы и вагонетки; устанавливается в подземной камере около ствола и обеспечивает равномерную работу подъёмных установок.

Основные принципы дозирования: по объёму и по массе загружаемого материала. Особенность конструкции погрузочно-дозировочного устройства с дозированием по объёму — наличие аккумулирующего бункера и наклонного или вертикального дозирующего бункера (дозатора) с затвором (или питателем), подающем горную массу из первого во второй. Образование дозы по объёму производится различными способами. Один из них — применение реле времени, дающего импульс на закрывание затвора через некоторый отрезок времени после открытия, зависящий от производительности затвора питателя и объёма дозы. Наиболее распространены датчики уровня (радиоизотопные, электронные и др.), дающие импульс на закрывание затвора после заполнения дозатором горной массой до уровня, соответствующего объёму дозы. Недостаток дозирования по объёму — превышение номинальной загрузки скипов по весу.

Погрузочно-дозировочные устройства с дозированием по массе лишены вышеуказанного недостатка. Особенность конструкции — установка дозатора на взвешивающее устройство, представляющее собой электрический или электрогидравлический датчики веса. Наиболее надёжное взвешивающее устройство — датчик весового дозирования, входящий в комплект аппаратуры пневматической автоматизации загрузочных устройств скиповых подъёмов. Она предназначена для автоматического управления погрузочно-дозировочного устройства и обеспечивает автоматическое управление им, сигнализацию о загруженном (разгруженном) состоянии дозатора, контроль давления воздуха в сети и в цепях управления, а также блокировку повторной загрузки скипа и пуска подъёмной машины при открытом секторном затворе. Приводы погрузочно-дозировочного устройства пневматические, гидравлические и электрические. Управление приводами автоматическое, в комплексе с системой автоматического управления подъемной машиной.

Реклама

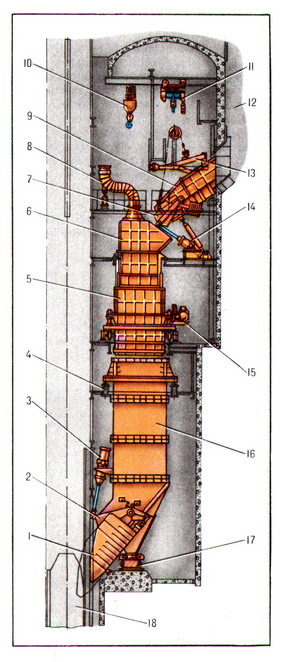

Принцип работы и устройство погрузочно-дозировочного устройства для загрузки двух скипов вместимостью 17 м3 (грузоподъёмность 25 т) показаны на рис.

Дроблёная руда крупностью до 350 мм складируется в аккумулирующем бункере. Затем открываются затворы загрузочного устройства и руда через воронку и распределитель руды попадает в дозатор. Доза руды отмеряется весовым датчиком, подающим импульс на закрытие затворов загрузочного устройства. При приходе скипа под загрузку затвор дозатора получает импульс на открывание от датчика точной остановки скипа; доза руды по выдвижному лотку высыпается в скип. Весовой датчик, фиксируя разгрузку дозатора, даёт импульс на закрытие затвора и подъём выдвижного лотка, механически связанного с затвором. Датчик, фиксирующий закрытое положение затвора, даёт импульс на разблокировку и включение подъёмной машины; в начале подъёма скипа даётся импульс на открывание затворов загрузочного устройства. Затем цикл повторяется. Аналогично происходят загрузка и разгрузка второго дозатора. Для погрузки руды в оба скипа из одного бункера или из правого бункера в левый скип и наоборот служит распределитель руды, переключающий поток руды.

В CCCP изготовляются типовые погрузочно-дозировочные устройства для загрузки скипов вместимостью 9,5; 11 ; 15; 20; 25 и 35 м3. Погрузочно-дозировочные устройства для загрузки скипов максимальной грузоподъёмности 55-60 т эксплуатируются в CCCP на шахте "Первомайская-1 ". В связи с растущей глубиной шахт увеличивается необходимость применения погрузочно-дозировочных устройств для загрузки скипов большой грузоподъёмности. Переход к таким погрузочно-дозировочным устройствам сдерживается тем, что не всегда возможна проходка камер соответствующих размеров вблизи ствола для размещения погрузочно-дозировочного устройства с дозирующими бункерами. В таких случаях погрузочно-дозировочное устройство размещают в горизонтальной плоскости и они представляют собой дозирующие пластинчатые или ленточные питатели, которые устанавливают под аккумулирующими бункерами. Дозирующий питатель на небольшой скорости загружается из бункера во время движения скипов в стволе, на нём отмеривается по весу соответствующее количество горной массы. После достижения определённого веса горной массы на питателе затвор бункера автоматически закрывается. При подаче скипа под загрузку дозирующий питатель переключается на большую скорость и загружает скип через перегрузочный жёлоб.

В используемых в ГДР, ФРГ и других странах погрузочно-дозировочные устройства с дозирующими питателями скорость пластинчатых питателей при загрузке 0,1-0,3 м/с., при разгрузке во время заполнения скипа 0,8-1,5 м/с; скорость ленточных питателей соответственно 0,5 м/с и 3 м/с и может быть увеличена до 6 м/с. Применение дозирующих питателей устраняет необходимость в дозирующих бункерах, имеющих большую металлоёмкость, и уменьшает объём проходки горных выработок. Недостаток — увеличение времени загрузки скипов по сравнению с предельно сокращённым временем загрузки их из дозирующих бункеров (см. Питатель).

Для дальнейшего повышения грузоподъёмности подъёмных установок без увеличения диаметра стволов, а также для сокращения времени на загрузку скипов ведутся работы по созданию погрузочно-дозировочных устройств для загрузки скипов, подвешенных друг над другом (многоэтажных).
