Прямая лопата

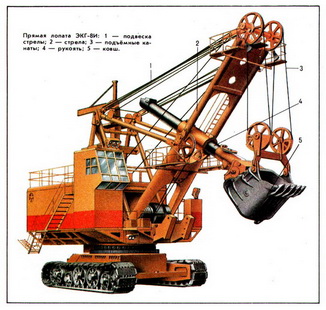

ПРЯМАЯ ЛОПАТА (а. power shovel; н. Hochschaufel; ф. pelle butte; и. pala excavadora, excavadora) — рабочее оборудование одноковшового экскаватора, обеспечивающее копание движением стрелы (иногда и рукояти) с ковшом от машины и вверх, как правило, выше уровня её установки. Прямые лопаты (наиболее распространённый тип рабочего оборудования одноковшового экскаватора) используются в качестве карьерных и вскрышных лопат. Различают механические и гидравлические (перспективный вид рабочего оборудования) прямые лопаты. Подвижные элементы рабочего оборудования (рис.): рукоять с укреплённым на ней ковшом (у механических прямых лопат), также и стрела (у гидравлических прямых лопат).

Перемещаются они с помощью передаточных устройств (канатных, цепных, зубчато-реечных, рычажных или гидроцилиндров), приводимых в действие от исходного электрического или дизельного двигателя и насосов. К прямым лопатам относится также рабочее оборудование типа "Суперфронт" (выпускается фирмой "Marion", США), обеспечивающее перемещение ковша (от экскаватора вперёд и вверх) за счёт взаимодействия механизмов подъёма, напора и поворота ковша.

В исходное положение для копания ковш опускается к подошве уступа под действием напорного усилия, массы рукояти и ковша (у механических прямых лопат) и гидроцилиндров (у гидравлических). Разгрузка ковша — открытием днища после поворота платформы в отвал или на ось транспортного средства, располагающегося либо на уровне стоянки лопаты, либо выше.

Наиболее крупные отечественные прямые лопаты — модель ЭКГ-20 с ковшом вместимостью 20 м³, вскрышная мехлопата — модель ЭВГ-3565-М с ковшом вместимостью 35 м³, гидравлическая прямая лопата — модель ГЭ-20 с ковшом 20 м³ (создаётся машина ГЭ-30 с ковшом до 30 м³). Наиболее крупные зарубежные модели прямых лопат: карьерная мехлопата — PH-5700 с ковшом до 43,7 м³; вскрышная — 6360-М с ковшом 137,8 м³, гидравлическая — PH-300 с ковшом до 22 м³; "Суперфронт" — 204-М с ковшом 19,9 м³.
