Подземное строительство

 ПОДЗЕМНОЕ СТРОИТЕЛЬСТВО (а. underground соnstruction; н. Tiefbau; ф соnstruction souterraine, travaux souterrains; и. соnstrucciyn subterrбnea) — возведение подземных сооружений. Различают закрытые и открытые специальные способы подземного строительства. Выбор способа подземного строительства зависит от инженерно-геологических условий, в которых располагаются объекты, изменяющихся в большом диапазоне (от плывунов до крепчайших скальных грунтов), глубины заложения, площади поперечного сечения (от 5 до нескольких тысяч м2) и назначения объекта (см. Подземные сооружения). Закрытые (горные) способы осуществляются с использованием буровзрывных работ, проходческих щитов или комбайнов; открытые способы подземного строительства — путём опускания готовых конструкций на заданные отметки (см. Опускные сооружения, Открытый способ строительства).

Проходка выработок с использованием буровзрывных работ (горные способы) заключается в разработке всего сечения за один приём или по частям с установкой при необходимости временной или постоянной крепи. Горные выработки (тоннели) высотой до 10 м, залегающие в крепких скальных грунтах, проходят сплошным забоем. После бурения шпуров по всему поперечному сечению выработки и их заряжания производят взрыв зарядов, затем проветривание тоннеля, уборку и вывозку горной массы, крепление (обделка выполняется на определённом расстоянии от забоя или после окончания проходки всего тоннеля). Способы проходки приведены в табл.

Реклама



Выработку (тоннель) высотой свыше 10 м в скальных грунтах с коэффициентом крепости f>=4 сооружают способом нижнего уступа. Вначале проходят верхнюю часть выработки и осуществляют крепление свода. Нижний уступ обычно разрабатывают после окончания работ по бетонированию свода, затем выполняют крепление стен и лотка выработки. Имеются решения, позволяющие в ряде случаев совмещать проходку верхних и нижних частей выработки. Способом нижнего уступа могут проходиться выработки высотой менее 10 м, но залегающие в недостаточно устойчивых грунтах (f=2-4). При этом проходка верхней части выработки опережает проходку нижней части на 30-50 метров. В таких грунтах применяют также способ ступенчатого забоя, при котором проходка ведётся ступенями (ярусами) высотой 4-7 м и растягивается по длине выработки на 30-50 метров. Каждый уступ разрабатывается одновременно, продвижение забоя ведётся сразу на всех ярусах.

Выработки (тоннели) небольшой протяжённости (до 300 м) в грунтах с fкp=1-4, оказывающих горное давление, разрабатывают опёртого свода способом или опорного ядра способом. Первый способ применяется для выработок высотой и шириной свыше 5 м, проходимых в грунтах, способных воспринять давление от пят бетонного свода, второй — в тоннелях высотой и шириной свыше 8 м в грунтах, не способных воспринять давление от бетонного свода крепи.

В отдельных случаях на коротких участках применяют способ полностью раскрытого сечения, по которому разработку забоя ведут мелкими элементами с применением деревянной крепи. При проходке выработок (тоннелей) в скальных грунтах крепление осуществляется преимущественно анкерами и набрызг-бетоном, в нарушенных и мягких грунтах — металлическими или железобетонными арочными крепями. На участках неустойчивых грунтов, оказывающих большое горное давление, в геологических разломах, заполненных дроблёным материалом, плывунах и сильно обводнённых грунтах производят предварительное укрепление окружающего массива (путём инъекции глинистыми, цементно-песчаными или химическими растворами, а также замораживанием грунтов), устраивают экран из труб, ведут проходку под сжатым воздухом, применяют искусственное водопонижение и другие специальные способы ведения горно-строительных работ. В качестве крепи выработок в таких условиях используют главным образом монолитный бетон или железобетон.

Способы щитовой проходки применяют при сооружении выработок (тоннелей) диаметром от 2 до 10 м в грунтах с f4. Проходка ведётся на полное сечение с применением щита, т.е. агрегата, представляющего собой передвижную крепь. Грунты разрушают отбойными молотками с выдвижных платформ (немеханизированные щиты) или различного типа рабочими органами (механизированные щиты). Обделка представляет собой сборную конструкцию, состоящую из железобетонных блоков или тюбингов (железобетонных или чугунных), или же конструкцию из монолитного бетона, образовавшуюся в результате прессования бетонной смеси домкратами в осевом направлении при движении щита вперёд.

В неустойчивых песчаных грунтах применяют щиты с рассекающими горизонтальными площадками или специальные герметизированные механизированные щиты, в которых лобовая часть забоя пригружена стабилизирующим раствором (бентонитовым или грунтовым).

К щитовым способам можно отнести и способ продавливания, который заключается в том, что из монтажной камеры, устанавливаемой в начале тоннеля, при помощи мощных домкратов вдавливают в грунт одно за другим готовые, чаще всего цельнозамкнутые звенья железобетонной крепи, ширина звена до 3 м, длиной 1 метр. По мере продвижения производятся разработка грунта в забое и удаление его по готовому тоннелю. Домкраты упираются в вертикальную инвентарную опорную стенку монтажной камеры и опускаемое звено крепи. Первое звено, вдавливаемое домкратами в грунт, имеет специальный нож, изготовленный из высокопрочной стали. При длине выработки более 100-400 м мощность домкратов может оказаться недостаточной для проталкивания всего става звеньев крепи. В этом случае работы производят с применением промежуточных камер, в которых располагаются домкратные станции. Есть примеры продавливания под насыпями крупных секций крепи длиной по 20-30 м сечением 10х10 м навстречу друг другу из портальных выемок. Разработаны различные модификации способа продавливания (проталкивания, телескопического продавливания и др.).

Проходка выработок (тоннелей) кругового очертания диаметром от 2 до 9 м в грунтах средней крепости и крепких (f>4) ведётся с применением горных комбайнов. В отличие от щитов комбайн не имеет хвостовой оболочки и передвигается вперёд по мере разработки забоя с использованием домкратов, распираемых в стенки выработки (тоннеля), по шагающему принципу. При комбайновой проходке крепь применяется анкерная и набрызг-бетонная.

В грунтах средней крепости (f=2-4) выработки некругового очертания проходят комбайнами избирательного действия на гусеничном ходу со стреловидным рабочим органом, оснащённым фрезерной головкой. Погрузочное устройство в виде нагребающих лап, совмещённое с комбайном избирательного действия, перемещает грунт на конвейер, установленный в хвостовой части комбайна, и далее в транспортное средство. Обычно применяют металлическую арочную или сборную железобетонную крепь.

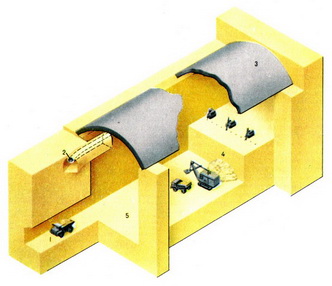

подземный машзалСтроительство камерных выработок также ведётся различных горными способами в зависимости от размеров и инженерно-геологических условий (рис. 1).

Строительство в крепких грунтах (f>8) осуществляется преимущественно уступным способом. В первую очередь разрабатывают подсводовую часть камеры. В зависимости от устойчивости грунтов и ширины выработки разработку подсводовой части ведут сплошным забоем (пролёты камеры до 20 м) или с опережением центральной части (пролёты более 20 м). С отставанием от забоя, а в коротких камерах после окончания проходки бетонируют свод. Разработка ядра — уступами высотой 5-10 м в крепких грунтах и 3-4 м в грунтах средней крепости. При проходке применяют преимущественно анкерную и набрызг-бетонную крепи, а в качестве постоянной крепи используют глубокие (10-20 м) анкера, в т.ч. предварительно напряжённые, и набрызгбетон. Для разработки каждого уступа выполняют наклонные съезды (внутри камеры) или устраивают самостоятельные подходные штольни.

Строительство в грунтах средней крепости (f=4-8) производят способом опёртого свода. Подсводовую часть проходят аналогично вышеописанным выработкам (тоннелям) и бетонируют свод, а центральное ядро камеры разрабатывают уступами высотой по 3-5 м с оставлением боковых грунтовых целиков (штросс) у стен, которые затем в пределах каждого уступа разрабатывают в шахматном порядке. В водообильных грунтах при этом способе используют двухштольневую схему, т.е. вначале вдоль камеры проходят штольни в замке свода и по подошве выработки, штольни через каждые 15-20 м соединяют между собой вертикальными породоспусками. Бетонирование производят на каждом уступе.

Строительство в мягких грунтах (f<4) осуществляется с применением способа опорного ядра, т.е. в первую очередь последовательно проходят боковые штольни одна над другой и в них возводят железобетонные стены выработки, затем разрабатывают по способу опёртого свода верхнюю часть сечения и бетонируют свод, который опирается на готовые стены. В последнюю очередь под защитой возведённой крепи камеры разрабатывают её центральное грунтовое ядро (основной массив). В Ленинграде для строительства односводчатых станций метрополитена применяют модифицированный способ опорного ядра — в первую очередь проходят боковые тоннели, в которых бетонируют опорные части, затем по периметру свода механизированным способом осуществляют прорезь в грунте, в которой собирают свод из готовых железобетонных блоков и разжимают его домкратами в грунт. Далее ведут разработку центрального ядра и возводят нижний обратный свод камеры, по конструкции аналогичный верхнему своду.

Вертикальные камеры цилиндрического или сферического типа разрабатывают, начиная с транспортного тоннеля, который подводят к нижней отметке сооружения. Из него ведут проходку спирального тоннеля вверх по периметру камеры (рис. 2).

Уклон тоннеля (5-7%) выбирают так, чтобы между витками тоннеля оставались грунтовые целики достаточного размера для обеспечения их устойчивости, а также, чтобы равномерно распределялась крепь из предварительно напряжённых анкеров, которые устанавливают из спирального тоннеля. По оси камеры проходят породоспуск, по которому сбрасывают вниз грунт основного ядра камеры после того, как закончено крепление по всему периметру камеры.

спиральный тоннельДо проходки горизонтальных сверхкрупных камерных выработок на расстоянии порядка 10 м от контура будущей камеры вокруг неё через каждые 10-15 м по длине камеры разрабатывают кольцеобразные выработки сечением 6-10 м2 (рис. 3).

Из этих выработок в сторону камеры пробуривают веерные скважины и устанавливают в них предварительно напряжённые анкеры. Затем в выработках устанавливают армокаркасы и заполняют их бетонной смесью, образуя т.н. арки в скале, далее ведётся разработка самой камеры одним из описанных методов.

В некоторых случаях при пересечении каких-либо препятствий (реки, морские заливы и т.д.) или при необходимости размещения сооружения и его строительства в водонасыщенных грунтах подземное строительство проводится с применением специальных способов — путём опускания готовых конструкций — колодца, кессона или тоннельных секций.

Способ опускных колодцев и кессонов применяется для возведения подземных сооружений, имеющих ограниченные размеры в плане. Конструкцию подземного сооружения в виде колодца, установленного на ножевую часть, изготавливают на поверхности земли и погружают на проектную отметку, разрабатывая грунт по периметру.

разработка горизонтальной камерыСпособ опускания готовых конструкций (секций) применяют при строительстве подводных тоннелей. Отдельные крупногабаритные пространственные элементы тоннеля (секции) изготавливают в стороне от трассы перехода, на плаву транспортируют в створ тоннеля и погружают в заранее вскрытую под дном водотока или водоёма траншею на подготовленное основание.

Современные способы подземного строительства создавались советскими учёными и организаторами производства П. П. Роттертом, А. Н. Пассеком, М. И. Дандуровым, В. Д. Полежаевым, В. П. Волковым, В. Л. Маковским и др., а также зарубежными учёными. Достижения подземного строительства — различные способы строительства крупных камерных выработок и тоннелей большого сечения, а также широкое применение при строительстве метрополитенов щитовых механизированные комплексов со сборной (в т.ч. обжатой в породу) и монолитно-прессованной бетонной обделкой.
