Забойный двигатель

ЗАБОЙНЫЙ ДВИГАТЕЛЬ (а. face engine; н. Воhrlochsohlenantrieb; Воhrlochsohlenmotor; ф. moteur d'attaque; и. motor de frente de arranque) — погружная машина, преобразующая гидравлическую, пневматическую или электрическую энергию, подводимую с поверхности, в механическую работу породоразрушающего инструмента (долота) при бурении скважин. Энергия к забойному двигателю подводится от источника по колонне бурильных труб или кабелю. Преобразование подведённой энергии в механическую работу осуществляется в рабочих органах забойного двигателя. По типу движения, сообщаемого породоразрушающему инструменту, различают забойные двигатели вращательные и ударные, по виду энергоносителя — гидравлические, пневматические и электрические, по особенностям породоразрушающего инструмента — для бурения сплошным забоем и колонковые, по конструкции — одинарные, секционные, шпиндельные, редукторные и т.п.

Наиболее существенно отличаются по устройству и принципу действия забойные двигатели вращательного (турбобур, винтовой забойный двигатель и электробур) и ударного типов (гидро- и пневмоударник). Рабочим органом забойного двигателя вращательного типа (рис. 1, рис. 2, рис. 3) является система статор-ротор.

Статор фиксирован от проворота в корпусе забойного двигателя, а ротор — на валу. Корпус забойного двигателя соединён с колонной бурильных труб, вал — с долотом. Энергоноситель в рабочих органах забойного двигателя вращательного типа создаёт на роторе и статоре моменты силы, равные по величине и противоположные по направлению (так называемый активный и реактивный моменты). Активный момент используется на вращение долота, реактивный момент воспринимается колонной бурильных труб и гасится на стенках скважин и в приводных механизмах, размещённых на поверхности. Основные элементы забойного двигателя вращательного типа, помимо рабочих органов: осевая и радиальные опоры, уплотнение выхода вала.

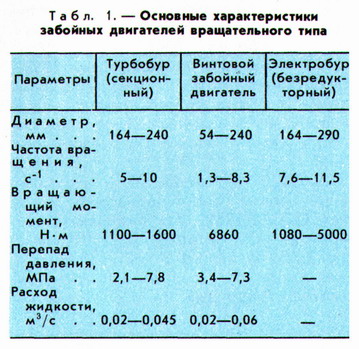

Наибольшее использование забойного двигателя вращательного типа (табл. 1) имеют в бурении на нефть и газ (свыше 80% общего объёма).

Забойные двигатели ударного типа сообщают долоту возвратно-поступательные движение. Основным рабочим органом такого забойного двигателя является поршень-молоток, энергия удара которого передаётся долоту. Движение молотка вниз (рабочий ход) и вверх (обратный ход) обеспечивается автоматическим перепуском жидкости или сжатого газа. В различных конструкциях забойного двигателя ударного типа энергия подводимой жидкости (газа) используется как для совершения только прямого или только обратного хода поршня-молотка, так и для прямого и обратного ходов. Забойные двигатели ударного типа (табл. 2) приводятся в действие жидкостью (гидроударник) и сжатым газом (пневмоударник).

Гидро- и пневмоударники применяют главным образом при бурении скважин малого диаметра глубина до 1500 м на твёрдые полезные ископаемые и для бурения шпуров.

Использование забойного двигателя (по сравнению с ротором) обеспечивает повышение технико-экономических показателей бурения за счёт увеличения скорости бурения, сокращения количества аварий с бурильной колонной, снижения энергозатрат. Особенно эффективно применение забойного двигателя при бурении наклонно направленных скважин.
