Органная крепь
ОРГАННАЯ КРЕПЬ (а. breaker props, cutting-off support; н. Orgelausbau; ф. etancons de cassage, tuyaux d'orgue; и. entibacion соn estemples en filas, fortificacion соn mampostas en filas) — переносные призабойные стойки, установленные в один или несколько рядов. Применяется как в очистных, так и подготовительных горных выработках.

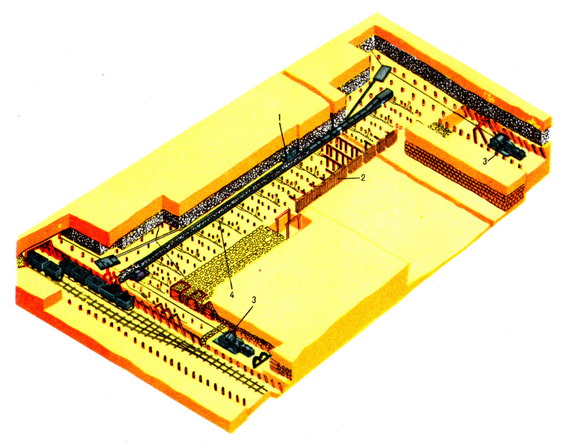

Органная крепь очистных выработок — разновидность посадочной крепи; предназначена для управления горным давлением способом полного обрушения кровли. До 50-х гг. объёмы применения органной крепи росли по мере увеличения масштабов применения этого способа управления кровлей. С 1952, с переходом на посадочную передвижную крепь типа органных стенок с увеличенным рабочим сопротивлением, посадочная органная крепь из призабойных стоек (рис.) потеряла своё значение.
На современных шахтах имеет ограниченную область применения — в основном на пластах мощностью более 1,8 м, где использование передвижных органных стенок встречает трудности. Основное требование к условиям применения этой крепи — наличие достаточно прочной непосредственной кровли и почвы, не допускающих значительного вдавливания стоек, а также отсутствие значительных колебаний мощности пласта в пределах выемочного участка. В очистных забоях органная крепь устанавливается по линии обрушения кровли параллельно очистному забою. В многорядной огранной крепи для удобства ряды располагают в шахматном порядке. В одном ряду обычно 4-5 стоек на 1 м длины посадочной крепи. Для прохода через каждые 2-5 м оставляют "окна" шириной не менее 0,8 м. Стойки органного ряда, как правило, переносят последовательно через два цикла. Новый ряд органная крепь опережает участок посадки не менее чем на 5-7 м. Ввиду значительных затрат ручного труда на установку, извлечение и переноску органной крепи, а также высоких потерь стоек и трудностей обеспечения безопасности работ эта крепь не имеет перспектив применения в очистных забоях. В подготовительных горных выработках органную крепь применяют при бесцеликовой отработке пластов для поддержания штреков на границе с выработанным пространством. Условия использования: мощность пласта не свыше 2,5 м, прочность непосредственной кровли и непосредственной почвы не менее 10 МПа, кровля очистного забоя легко — и среднеобрушающаяся. Стойки устанавливают вплотную друг к другу в один или два ряда вдоль бермы выработки. Число стоек на 1 м протяжённости выработки определяют исходя из расчётной нагрузки на органную крепь, назначаемую в зависимости от мощности пласта и типа кровли по обрушаемости в пределах 0,9-2,2 MH/м, и несущей способности одной стойки. Для металлических податливых стоек значение этого параметра принимается по паспортным данным, а для деревянных — от 0,2 до 0,3 MH.
